Comando ARRAYPOLAR para copias radiales

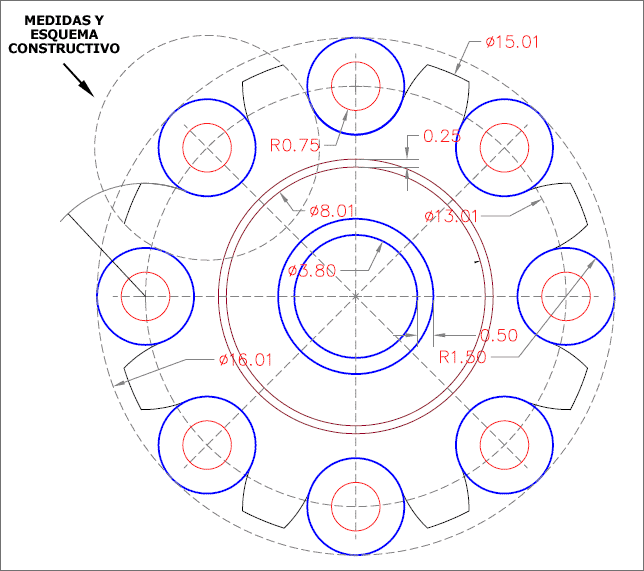

- Realizar el ejercicio cuyas medidas se indican más abajo, nombrándolo y numerándolo al final con el criterio de siempre

- Crear las capas auxiliares de construcción que sean necesarias

- Antes de aplicar _ARRAY, hay que pensar y dibujar una "célula repetitiva" adecuada, que no genere solapes...

- Ojo con solapar elementos del dibujo al proceder a la copia múltiple con _ARRAYPOLAR: ¡está terminantemente prohibido solapar elementos en un dibujo de CAD!

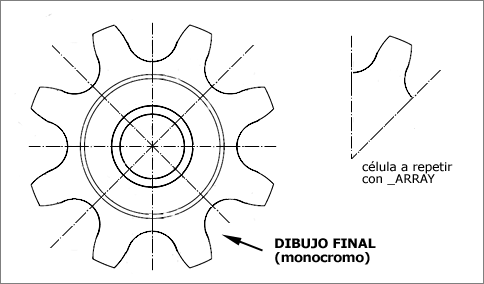

- Trimar partes convenientes (por ejemplo, las circunferencias azules a partir de la tangencia), de modo que los dientes del engranaje queden "vivos". El dibujo final ha de tener el siguiente aspecto:







- No hace falta poner las cotas

- El dibujo final ha de ser monocromo (sólo un color)
