Ejercicio de perspectiva isométrica en AutoCAD (+ Planta y Alzado)



- En un archivo nuevo de AutoCAD, siguiendo las pautas dadas en los ejercicios de los apuntes (de apartados anteriores), dibujar la perspectiva isométrica que se ve en la ilustración

- Después, en una zona del dibujo separada, dibujar una planta y un alzado de la misma pieza, respetando las medidas mostradas.

- Puede ser útil bocetar a mano las dos vistas adicionales (la planta y el alzado) en una hoja de papel, con portaminas o lápiz, antes de dibujarlas en AutoCAD

- No hace falta poner las cotas

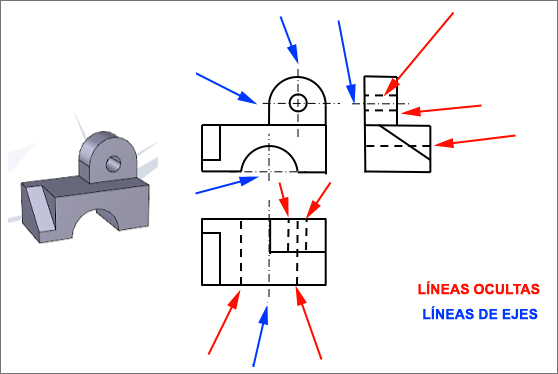

- Importante: las vistas (planta + alzado) han de estar siempre en modo europeo y han de mostrar líneas ocultas y líneas de ejes

- Guardar todo (perspectiva isométrica + conjunto planta-alzado) en el mismo dibujo, con el nombre y la numeración correspondiente

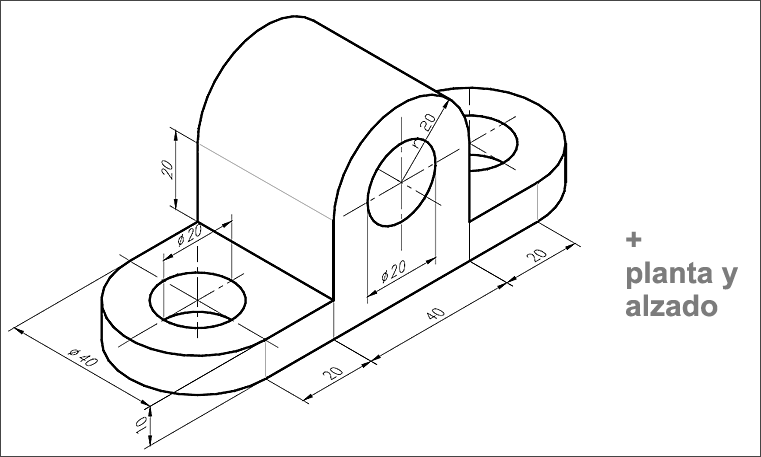

Perspectiva isométrica
