PROYECCIONES CARTOGRÁFICAS - EJERCICIO EN AUTOCAD

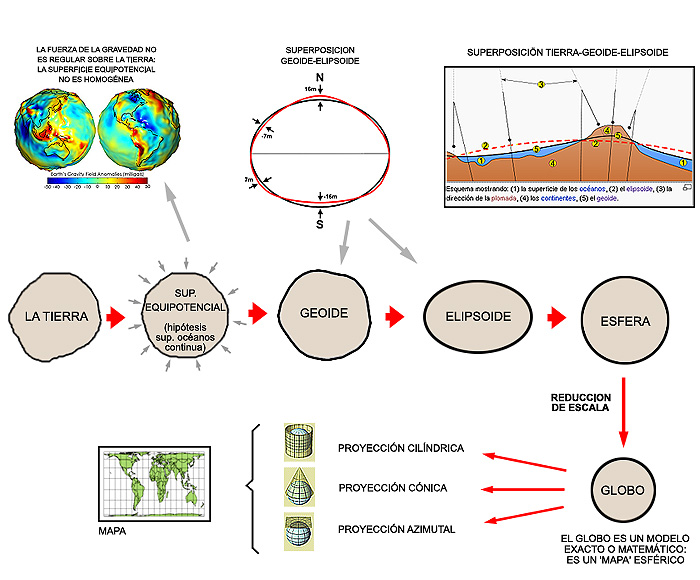

Introducción: origen de las proyecciones cartográficas




"La forma de equilibrio de una masa fluida homogénea sometida a las leyes de gravitación universal y girando alrededor de un eje es un elipsoide de revolución aplastado por los polos"
(Newton 1687)

Más sobre el geoide aquí

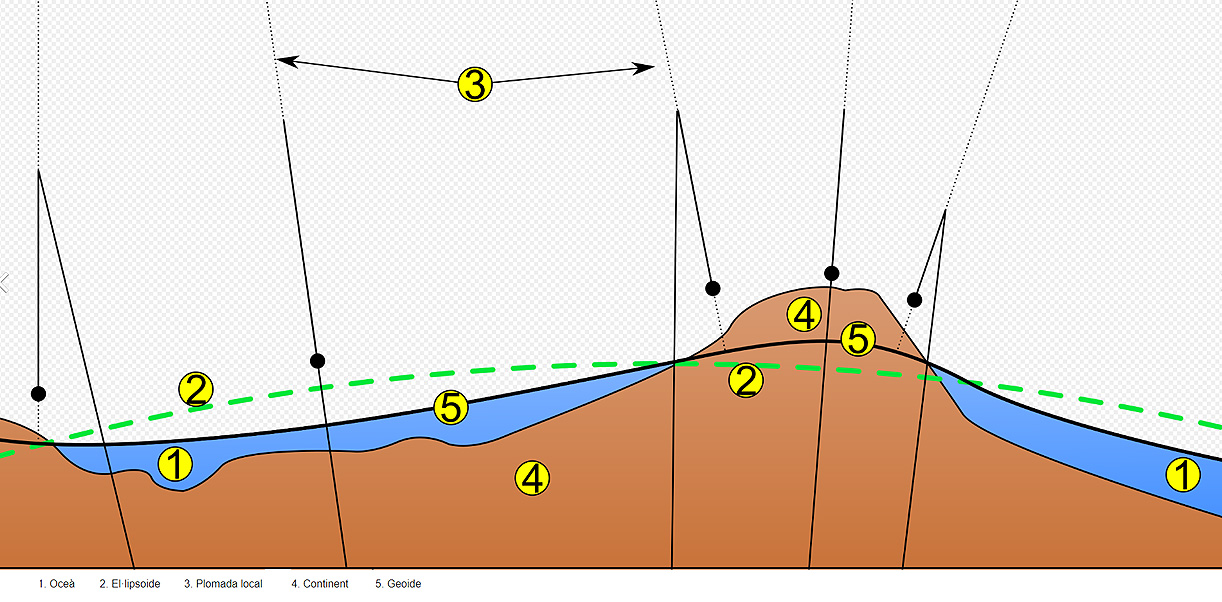

Ampliación imagen superposición geoide-elipsoide

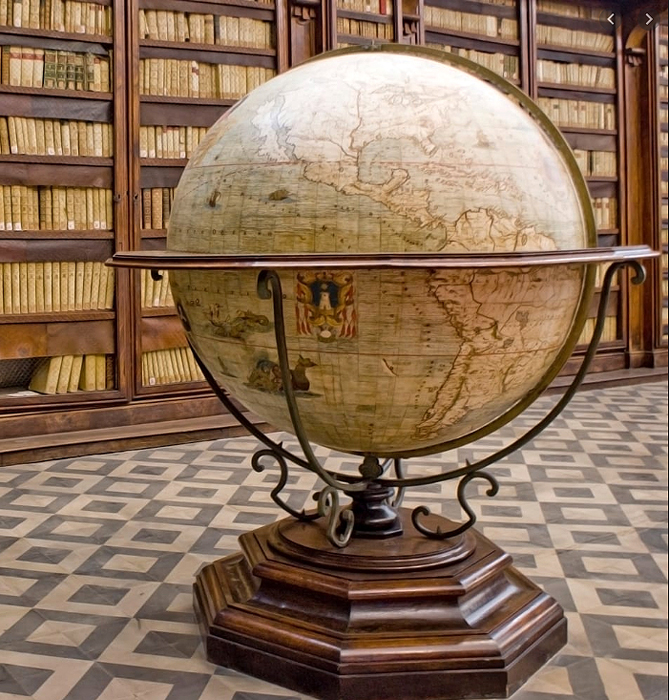

Qué es un "globo", técnicamente

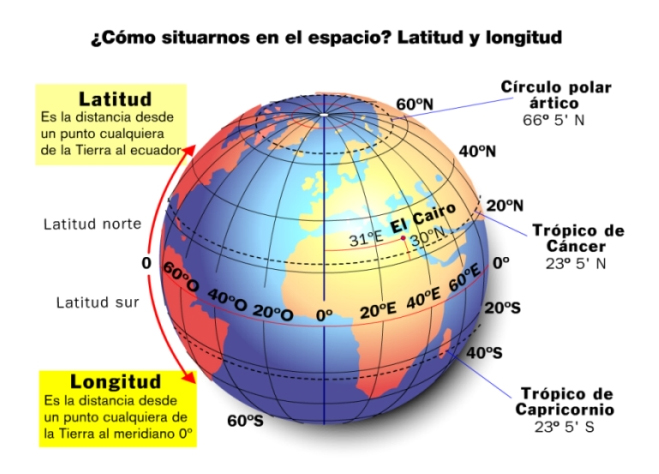

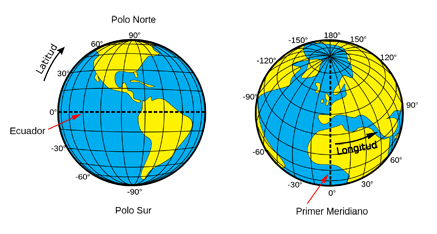

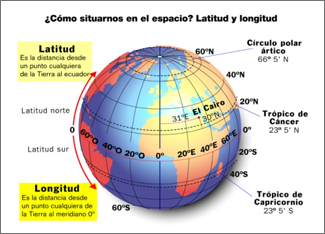

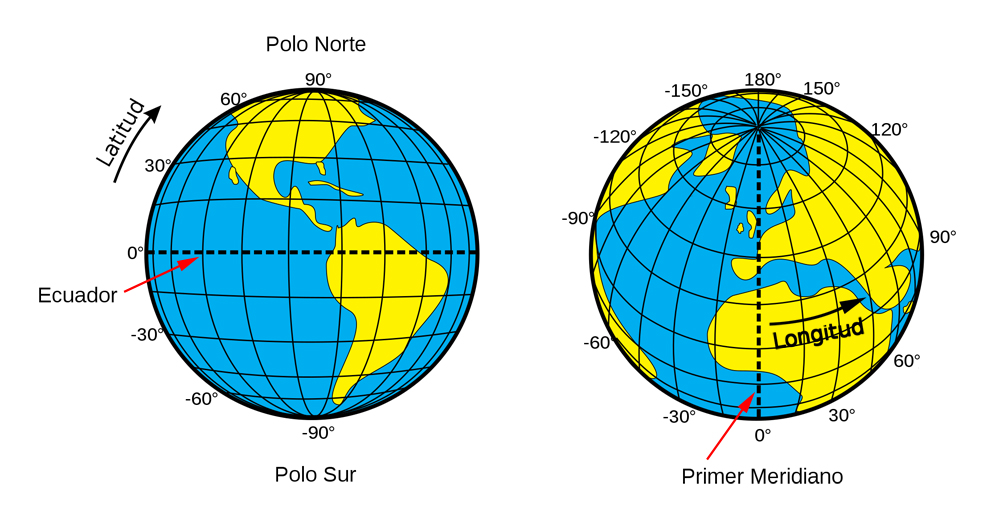

Latitud / Longitud


Fuente:
https://es.wikipedia.org/wiki/Coordenadas_geogr%C3%A1ficas








Loxodromos, Ortodromos, Gran Círculo

Clasificación de Proyecciones

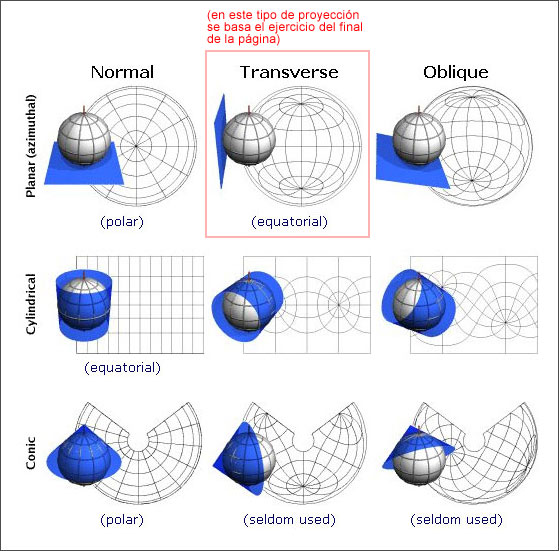

Los tres tipos de proyección cartográfica básicos (cilíndrica, cónica y azimutal) presentan diferentes variedades, de las que el siguiente gráfico es un resumen:

Proyecciones cilíndricas

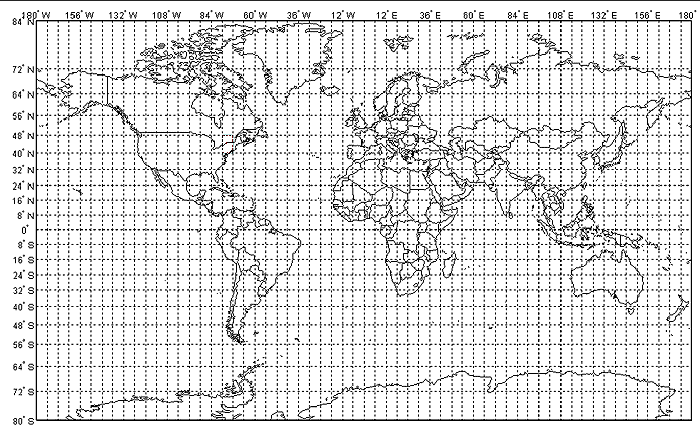

- Ver un ejemplo de proyección cilíndrica aquí

- Sistema de coordenadas de UTM (Universal Tranverse Mercator) aquí

- Más explicaciones de las coordenadas UTM y de los husos UTM aquí

- Otras proyecciones cilíndricas aquí



Proyecciones cónicas

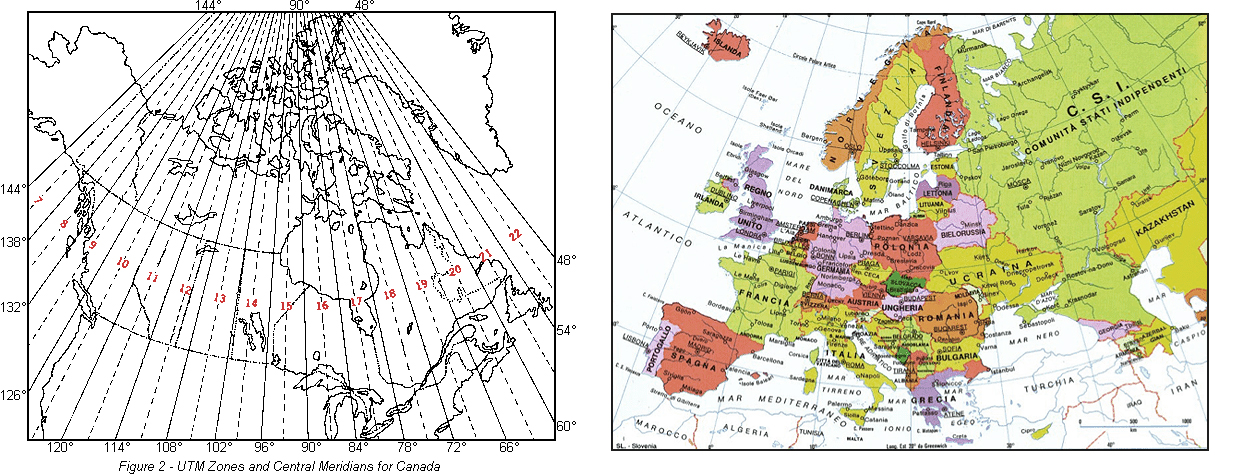

- Ver ejemplos de proyección cónica aquí



Proyecciones planares (acimutales)

La proyección acimutal o proyección cenital es la que se consigue proyectar una porción de la Tierra sobre un plano tangente a la esfera en un punto seleccionado, obteniéndose la visión que se lograría ya sea desde el centro de la Tierra o desde un punto del espacio exterior.

- Ver tipos de proyecciones azimutales en:

https://es.wikipedia.org/wiki/Proyecci%C3%B3n_acimutal

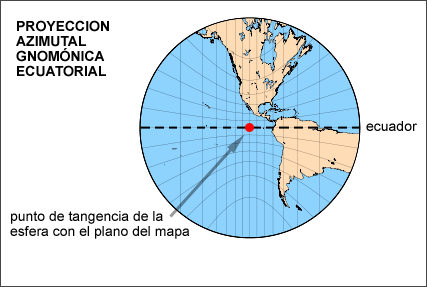

- Un ejemplo de proyección azimutal gnomónica ecuatorial es el siguiente:





- Ver diferencias entre loxodromo, ortodromo, Gran Círculo, etc aquí

- Conversor de coordenadas aquí




Ejercicio

- Dibujar en AutoCAD la proyección gnomónica ecuatorial de un globo terrestre de 45 mm de radio.

- Guardar con la numeración correspondiente

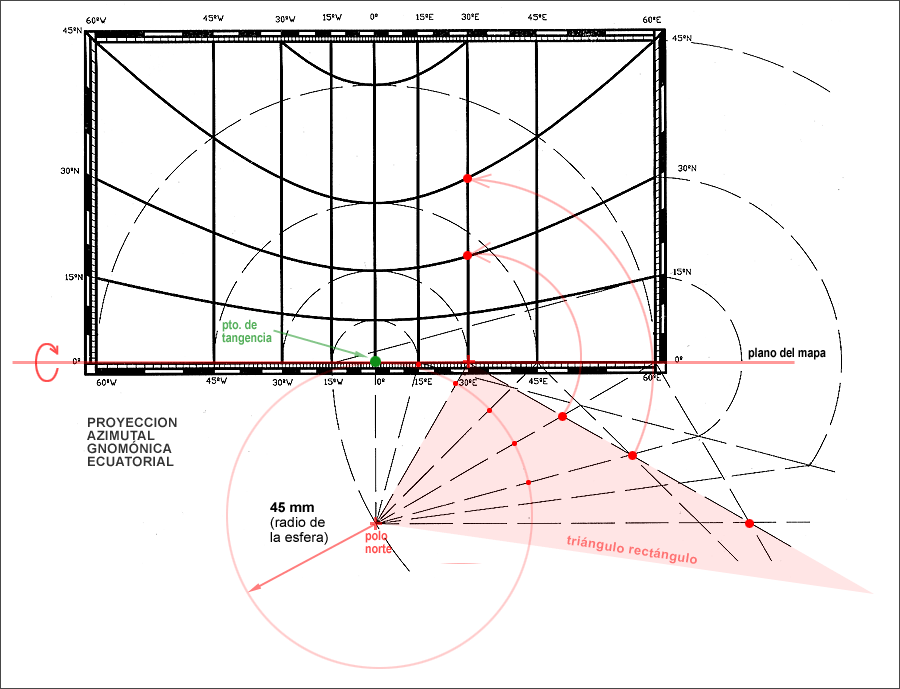

- Ver ejemplo dibujado y esquemas explicativos aquí
