Ejercicio de Planta y Alzado + perspectiva isométrica, en AutoCAD

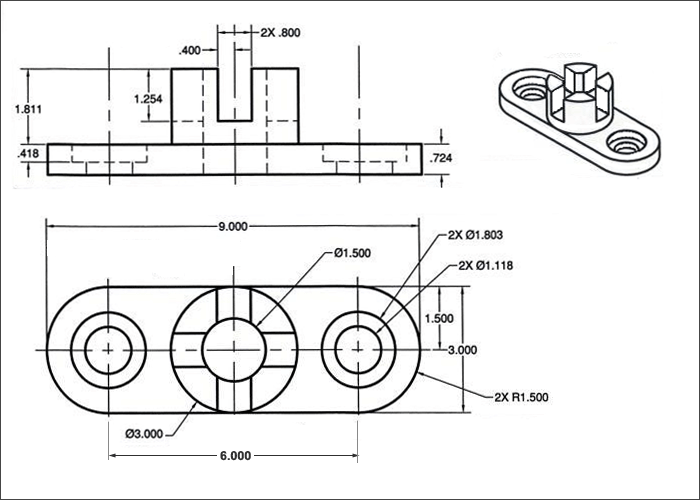

- En un archivo nuevo de AutoCAD, dibujar la planta y el alzado de la pieza siguiente, tal como se muestra en la ilustración.

- Después, en una zona del dibujo separada, hacer la perspectiva isométrica

- No hace falta poner las cotas

- Importante: las vistas (planta + alzado) han de estar siempre en modo europeo

- Observación:
La perspectiva isométrica de la ilustración está muy reducida, con respecto a las unidades reflejadas en la planta y el alzado; a la perspectiva que se pide en el ejercicio no ha de aplicarse ningún factor de reducción... (no ha de aparecer reducida)

- Guardar todo (conjunto planta-alzado + perspectiva isométrica) en el mismo dibujo, con el nombre y la numeración correspondiente




Planta y Alzado (+ perspectiva isométrica)
